◆ Description（描述）

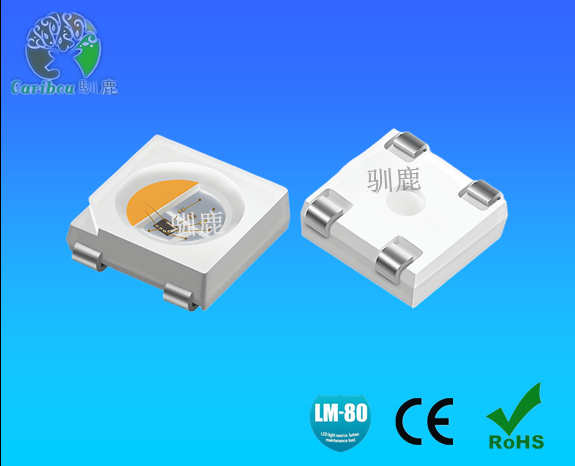

XL1906RGBW-5050是单线四通道LED恒流驱动控制专用电路，可做5V/12V,用于灯芯合封。内部集成有MCU单线数字接口、数据锁存器、LED恒流驱动、PWM辉度控制等电路，可通过输入和输出数字接口级联，外部控制器只需单线即可对芯片进行控制。RGBW四个OUT驱动端口输出的PWM辉度值可通过命令单独设置并且有 256 级辉度可调，其中，W端口分为W1 与W2，两个端口输出同步，驱动电流一致，灯芯合封过程中，通过选择其中一个或者两个并联即可实现W通道一倍或者两倍的驱动电流输出，同时，无需VDD与GND之间的电容，本产品性能优良，质量可靠。


功能特点


Ø 每个端口输出恒流 12mA
Ø OUT输出端口耐压 5V
Ø 辉度调节电路，256 级辉度可调
Ø 单线串行级联接口
Ø 振荡方式：内置振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动将后   续数据再生后通过数据输出端发送至下级,信号不随级联变远而出现失真或衰减
Ø 内置上电复位电路,上电亮白光
Ø PWM控制端能够实现 256 级调节，刷新率 2KHZ
Ø 能通过一根信号线完成数据的接收与解码
Ø 通过改变打线来配置W端口输出一倍或者两倍驱动电流。
Ø 数据传输速率可达 800Kbps
Ø 无需VDD与GND之间的电容

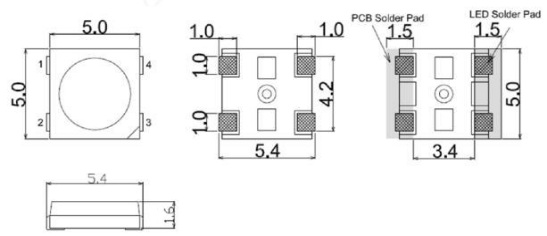

◆ Package Dimensions（封装尺寸)
