3838幻彩

特性描述

XL1905-3838是单线三通道LED恒流驱动控制专用电路，用于灯芯合封。内部集成有MCU单线数字接口、数据锁存器、LED恒流驱动、PWM辉度控制等电路，可通过输入和输出数字接口级联，外部控制器只需单线即可对芯片进行控制。每个OUT驱动端口输出的PWM辉度值可通过命令单独设置并且有 256 级辉度可调。同时，无需VDD与GND之间的电容，本产品性能优良，质量可靠。

功能特点

◆ 采用功率CMOS工艺
◆ 每个端口输出恒流 12mA
◆ OUT输出端口耐压 5V
◆ 辉度调节电路，256 级辉度可调
◆ 单线串行级联接口
◆ 振荡方式：内置RC振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动将后续数据再生后通过数据输出端发送至下级,信号不随级联变远而出现失真或衰减
◆ 内置上电复位电路,上电灭灯状态
◆ PWM控制端能够实现 256 级调节，刷新频率 2.6KHz
◆ 能通过一根信号线完成数据的接收与解码
◆ 当刷新速率为 30 帧/s时，级联数不小于 1024 点
◆ 数据传输速率可达 800Kbps
◆ 无需VDD与GND之间的电容

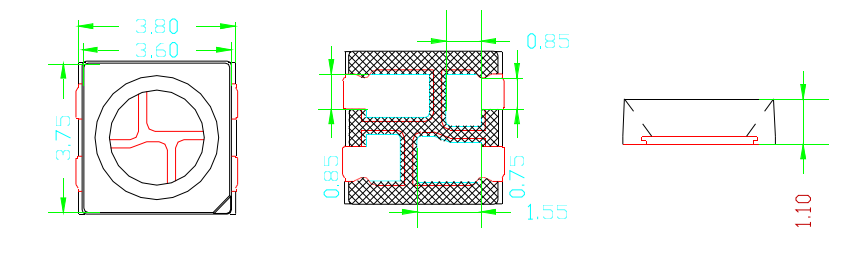

◆ Package Dimensions（封装尺寸)

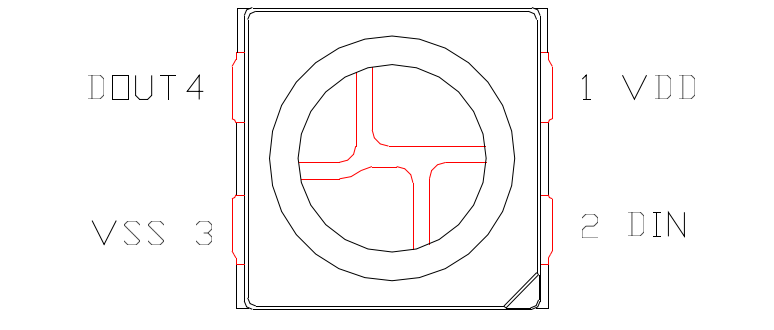

◆ Pin figure（引脚图）

序号	符号	管脚名	功能描述
1	VDD	电源	供电管脚
2	DOUT	数据输出	控制数据信号输出
3	VSS	地	信号接地和电源接地
4	DIN	数据输入	控制数据信号输入

主要应用:汽车转向灯,氛围灯,电子消费类,冲电桩,玩具礼品等,发光颜色可按客户要求认制.

产品型号	发光颜色	电压 (V)	亮度 (LM)	显指 (RA)	波长(色温) (NM/K)	电流 (MA)	色容差	备注

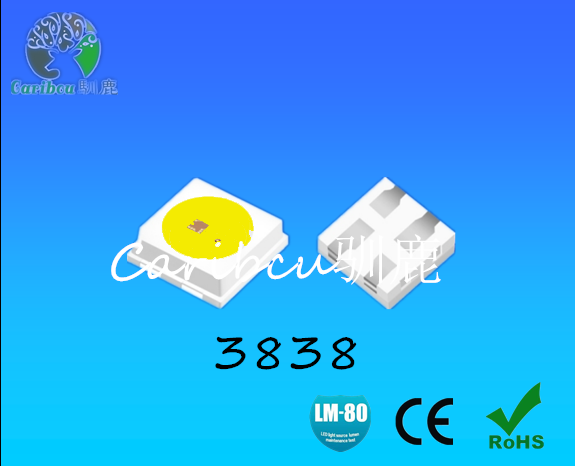

XL1905-3838W	白光	5V/12V	20-22	/	1800-100000K	5MA/12MA	≤5

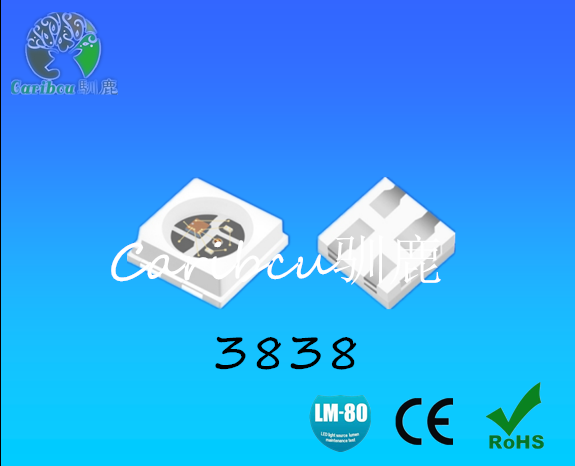

XL1905-3838RGB	RGB	5V/12V	10-15	/	RGB	5MA/12MA	≤5
XL1905-3838R	红光	5V/12V	5-10	/	620-650	5MA/12MA	≤5
XL1905-3838B	蓝光	5V/12V	140-150	/	450-470	5MA/12MA	≤5
XL1905-3838G	绿光	5V/12V	140-150	/	510-530	5MA/12MA	≤5
XL1905-3838P	紫光	5V/12V	140-150	/	365-405	5MA/12MA	≤5
