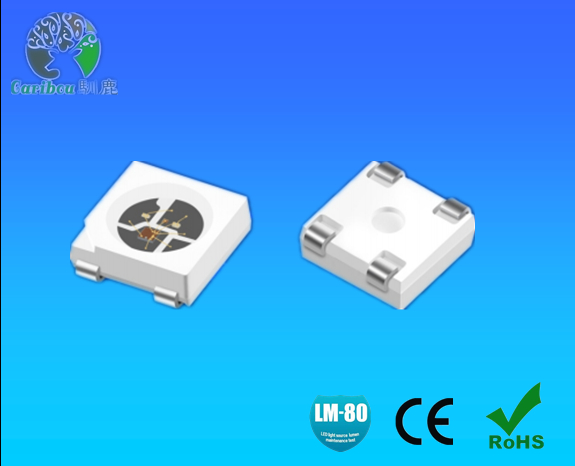

产品描述

XL1905-5050是单线三通道LED恒流驱动控制专用电路，用于灯芯合封。内部集成有MCU单线数字接口、数据锁存器、LED恒流驱动、PWM辉度控制等电路，可通过输入和输出数字接口级联，外部控制器只需单线即可对芯片进行控制。每个OUT驱动端口输出的PWM辉度值可通过命令单独设置并且有 256 级辉度可调。同时，无需VDD与GND之间的电容，本产品性能优良，质量可靠。


功能特点


◆ 采用功率CMOS工艺
◆ 每个端口输出恒流 12mA
◆ OUT输出端口耐压 5V
◆ 辉度调节电路，256 级辉度可调
◆ 单线串行级联接口
◆ 振荡方式：内置RC振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动   将后续数据再生后通过数据输出端发送至下级,信号不随级联变远而出现失真或衰减
◆ 内置上电复位电路,上电灭灯状态
◆ PWM控制端能够实现 256 级调节，刷新频率 2.6KHz
◆ 能通过一根信号线完成数据的接收与解码
◆ 当刷新速率为 30 帧/s时，级联数不小于 1024 点
◆ 数据传输速率可达 800Kbps
◆ 无需VDD与GND之间的电容

◆ Package Dimensions（封装尺寸)

u Electro-optical characteristics at Ta=25℃（电光特性）


（项目）	Symbol （符号）		Mix （最小）	Typ （平均）	Max （最大）	Unit （单位）	Conditions （测试条 件）
Forward voltage （正向电压）	VF	G	2.8		3.2	V	IF=20*3mA
		R	2.0		2.4
		B	2.8		3.2
Reverse current （反向电流）	IR		--	--	5	μA	VR = 5V
Dominant wavelength （主波长）	λd	G	520		525	nm	IF=20*3mA
		R	620		625
		B	465		470
Luminous intensity （发光强度）	IV	G	1300		1800	mcd	IF=20*3mA
		R	500		700
		B	300		500

产品型号详情
:采用高散热PPA进口原料支架.抗硫化,抗紫外,更好散热
:原装正品芯片,低光衰,高亮度.
:LM-80 /ROHS
主要应用:舞台灯,,水簇灯,灯条灯带,汽车电子,电子礼品,汽车及家居氛围

产品型号	发光颜色	电压	亮度	显指	波长(色温)	电流	色容差	备注
XL1905-5050R	红光	5V/12V	2-3LM	/	620-625NM	20MA	≤5
XL1905-5050B	蓝光	5V/12V	1-2LM	/	460-470NM	20MA	≤5
XL1905-5050G	绿光	5V/12V	6-8LM	/	515-525NM	20MA	≤5

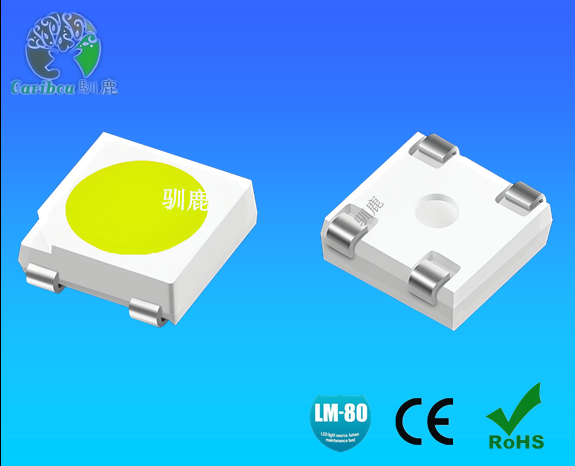

XL1905-5050W	白光	5V/12V	6-8LM	/	点粉	20MA	≤5
XL1905-5050RGB	RGB	5V/12V	4-5LM	/	/	20MA	≤5
XL1905-5050Y	黄光	5V/12V	2-3LM	/	585-595NM	20MA	≤5
