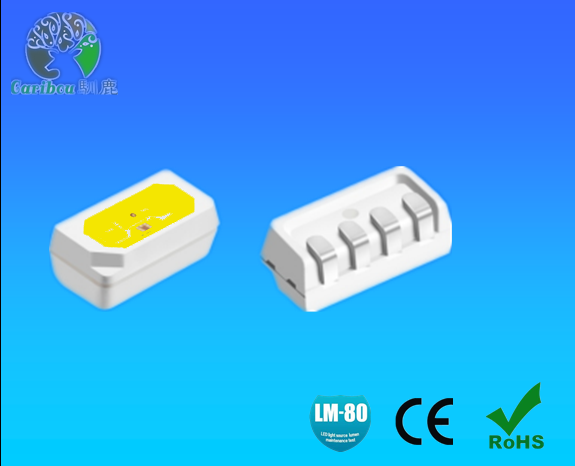

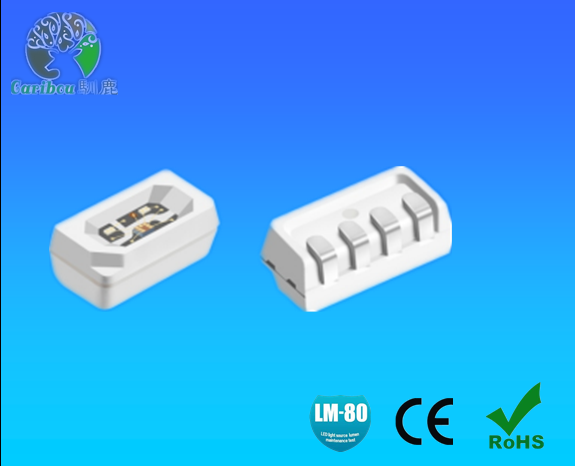

4020侧发光幻彩

特性描述

XL1905-34020是单线三通道LED恒流驱动控制专用电路，用于灯芯合封。内部集成有MCU单线数字接口、数据锁存器、LED恒流驱动、PWM辉度控制等电路，可通过输入和输出数字接口级联，外部控制器只需单线即可对芯片进行控制。每个OUT驱动端口输出的PWM辉度值可通过命令单独设置并且有 256 级辉度可调。同时，无需VDD与GND之间的电容，本产品性能优良，质量可靠。

功能特点

◆ 采用功率CMOS工艺
◆ 每个端口输出恒流 12mA
◆ OUT输出端口耐压 5V
◆ 辉度调节电路，256 级辉度可调
◆ 单线串行级联接口
◆ 振荡方式：内置RC振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动将后续数据再生后通过数据输出端发送至下级,信号不随级联变远而出现失真或衰减
◆ 内置上电复位电路,上电灭灯状态
◆ PWM控制端能够实现 256 级调节，刷新频率 2.6KHz
◆ 能通过一根信号线完成数据的接收与解码
◆ 当刷新速率为 30 帧/s时，级联数不小于 1024 点
◆ 数据传输速率可达 800Kbps
◆ 无需VDD与GND之间的电容

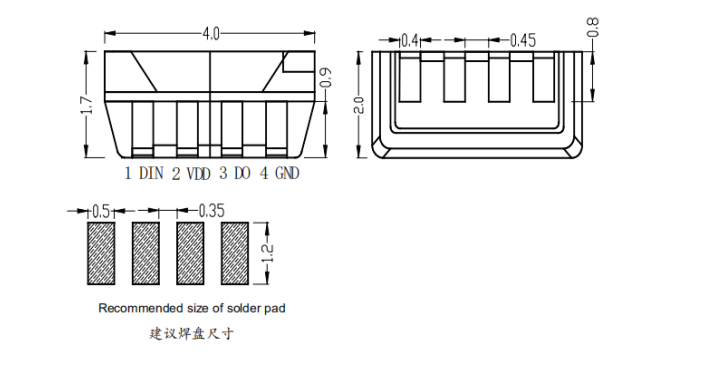

◆ Package Dimensions（封装尺寸)

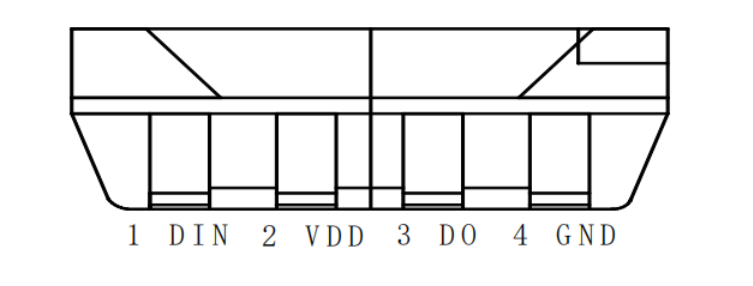

◆ Pin function（引脚图）

序号	符号	管脚名	功能描述
1	DIN	数据输入	控制数据信号输入
2	VDD	电源	供电管脚
3	DOUT	数据输出	控制数据信号输出
4	GND	地	信号接地和电源接地

u Electro-optical characteristics at Ta=25℃（电光特性）

（项目）	Symbol （符号）		Mix （最小）	Typ （平均）	Max （最大）	Unit （单位）	Conditions （测试条件）
Forward voltage （正向电压）	VF	G	2.8		3.2	V	IF=20*3mA
		R	2.0		2.4
		B	2.8		3.2
Reverse current （反向电流）	IR		--	--	5	μA	VR = 5V
Dominant wavelength （主波长）	λd	G	520		525	nm	IF=20*3mA
		R	620		625
		B	465		470
Luminous intensity （发光强度）	IV	G	1300		1800	mcd	IF=20*3mA
		R	500		700
		B	300		500

◆ Absolute maximum ratings at Ta=25℃（绝对最大额定值）

参数	符号	范围	单位
电源电压	VDD	+3.5-5.3	V
逻辑输入电压	V1	-0.5～VDD+0.5V	V
工作温度	Topt	-40-85℃	℃
储存温度	Tstg	-40-120℃	℃

◆ Electric Spec（电气参数）

参数	符号	最小	典型	最大	单位	测试条件
芯片内部电源电压	VDD	--	5.2	--	V	--
R/G/B端口耐压	VDS,MAX	--	--	26	V	--
DOUT驱动能力	IDOH	--	50	--	mA	DOUT接地，最大驱动电流
DOUT驱动能力	IDOL	--	-50	--	mA	DOUT接正，最大灌电流
信号输入翻转阀值	VIH	3.4	--	--	V	VDD=5.0V
信号输入翻转阀值	VIL	--	--	1.6	V	VDD=5.0V
PWM频率	FPWM	--	1.2	--	KHZ	--
静态功耗	IDD	--	1	--	mA	--

◆ dynamic parameter（动态参数）

参数	符号	最小	典型	最大	单位	测试条件
数据传输速度	fDIN	--	5.2	800	KHZ	占空比67％（数据1）
DOUT传输延迟	TPLH	--	50	--	ns	DIN→DOUT
DOUT传输延迟	TPHL	--	-50	--	ns	DIN→DOUT
Lout上升时间	Tr	--	--	70	ns	VDS=1.5V IOUT=13mA
Lout上升时间	Tf	--	--	100	ns	VDS=1.5V IOUT=13mA

产品详情
:采用高散热PPA进口原料支架.抗硫化,抗紫外,更好散热
:原装正品芯片,低光衰,高亮度.
:LM-80 /ROHS
主要应用:灯条灯带,电子肖费类,家居汽车氛围,舞台灯.线条灯,户外亮化,医美灯等

产品型号	发光颜色	电压 (V)	亮度 (LM)	显指 (RA)	波长(色温) (NM/K)	电流 (MA)	色容差	备注
XL4020W	金黄光1W	3V/6V/9V	8-12	＞80	1800-2200	20	≤5
	正白1W	3V/6V/9V	8-12	＞80	6000-6500	20	≤5
	暖白1W	3V/6V/9V	8-12	＞80	3000-3500	20	≤5
	自然白1W	3V/6V/9V	8-12	＞80	4000-4500	20	≤5
XL1905-4020W	白光	5V/12V	/	＞80	2500-3000	20	≤5
XL1905-4020	RGB	5V/12V	/	＞80	7000-8000	20	≤5
	红光	2V/4V6V	5-8		620-630NM	20
	蓝光	3V/6V/9V	3-5		450-470NM	20
	绿光	3V/6V/9V	8-12		515-525NM	20
	紫光	3V/6V/9V	1-2		368-405NM	20

注:该款产品可做单色,双色,RGB,及内置IC5V 12V.
