特性描述

XL1905-3528是单线三通道LED恒流驱动控制专用电路，用于灯芯合封。内部集成有MCU单线数字接口、数据锁存器、LED恒流驱动、PWM辉度控制等电路，可通过输入和输出数字接口级联，外部控制器只需单线即可对芯片进行控制。每个OUT驱动端口输出的PWM辉度值可通过命令单独设置并且有 256 级辉度可调。同时，无需VDD与GND之间的电容，本产品性能优良，质量可靠。


功能特点


◆ 采用功率CMOS工艺
◆ 每个端口输出恒流 12mA
◆ OUT输出端口耐压 5V
◆ 辉度调节电路，256 级辉度可调
◆ 单线串行级联接口
◆ 振荡方式：内置RC振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动   将后续数据再生后通过数据输出端发送至下级,信号不随级联变远而出现失真或衰减
◆ 内置上电复位电路,上电灭灯状态
◆ PWM控制端能够实现 256 级调节，刷新频率 2.6KHz
◆ 能通过一根信号线完成数据的接收与解码
◆ 当刷新速率为 30 帧/s时，级联数不小于 1024 点
◆ 数据传输速率可达 800Kbps
◆ 无需VDD与GND之间的电容

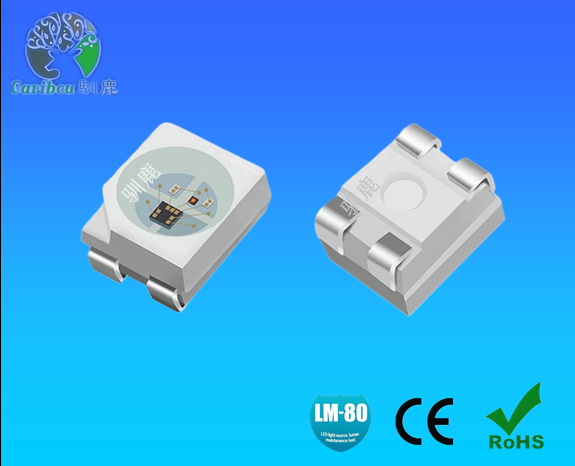

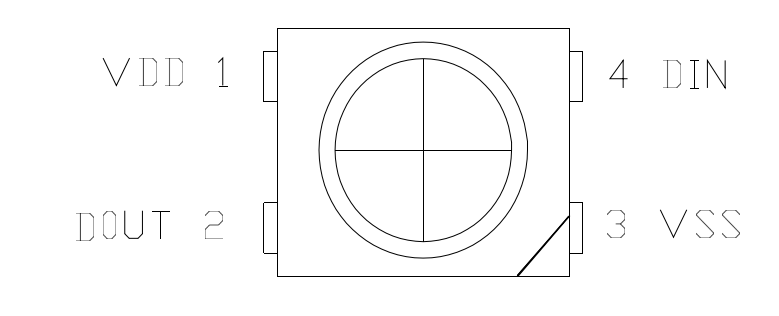

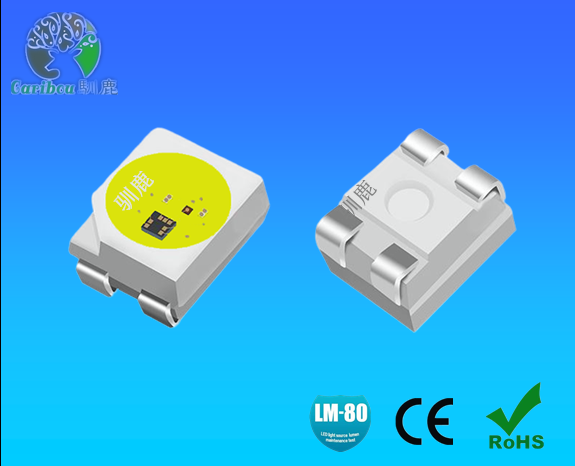

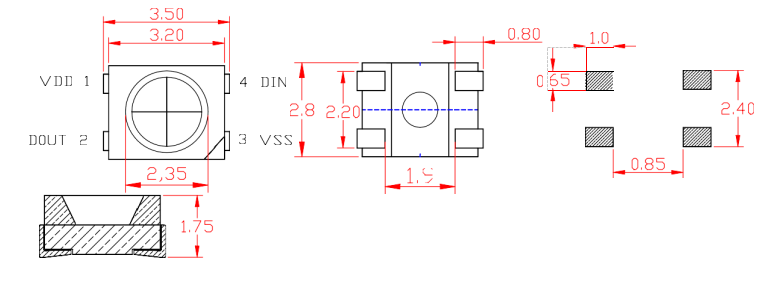

◆ Package Dimensions（封装尺寸)
