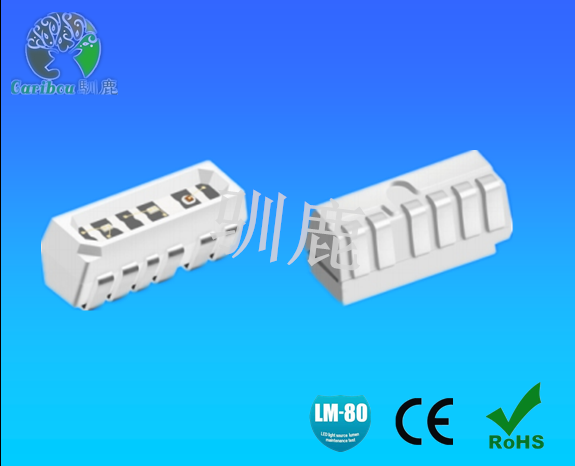

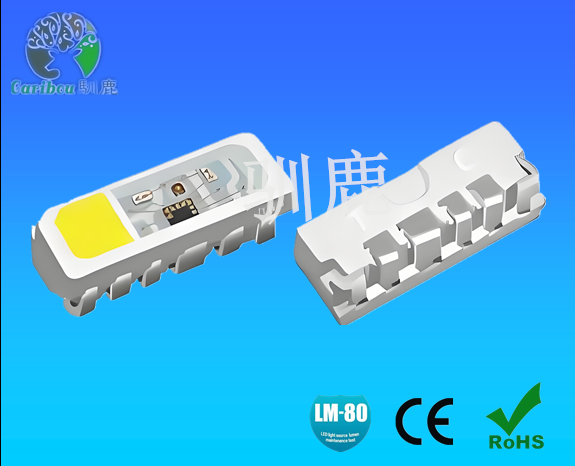

5018侧发光幻彩

特性描述

XL2905-5018W是四通道高辉LED恒流驱动专用电路，内部集成有MCU单线数字接口、数据锁存器、LED 恒流驱动、PWM辉度控制、伽马校正等电路，可通过双通道输入和输出数字接口级联，外部控制器只需单线即可对芯片进行控制。备用通讯端口，实现级联中某颗芯片损坏而不影响后级的正常使用。本产品性能优良，质量可靠。

功能特点

◆ 工作电压4.0～5.5V/12V
◆ 固定输出恒流驱动12mA
◆ R/G/B输出辉度等级：65536级（GAMA校正）
◆ 精确的电流输出值
（通道与通道）最大误差：±3%
（芯片与芯片）最大误差：±5%
◆ 单线双通道串行级联接口：正常工作时双通道输入接口相互切换。
◆ 振荡方式：内置振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动将后续数据再生并通过数据输出端发送至下级,信号不随级联变远而出现失真或衰减
◆ 内置上电复位电路，上电复位后所有寄存器初始化为零，输出灭灯
◆ 数据传输速率1.2MHz
◆ 适用领域：点光源、护栏管、软灯带、户内、外大屏等
◆ 封装形式：灯芯一体封装

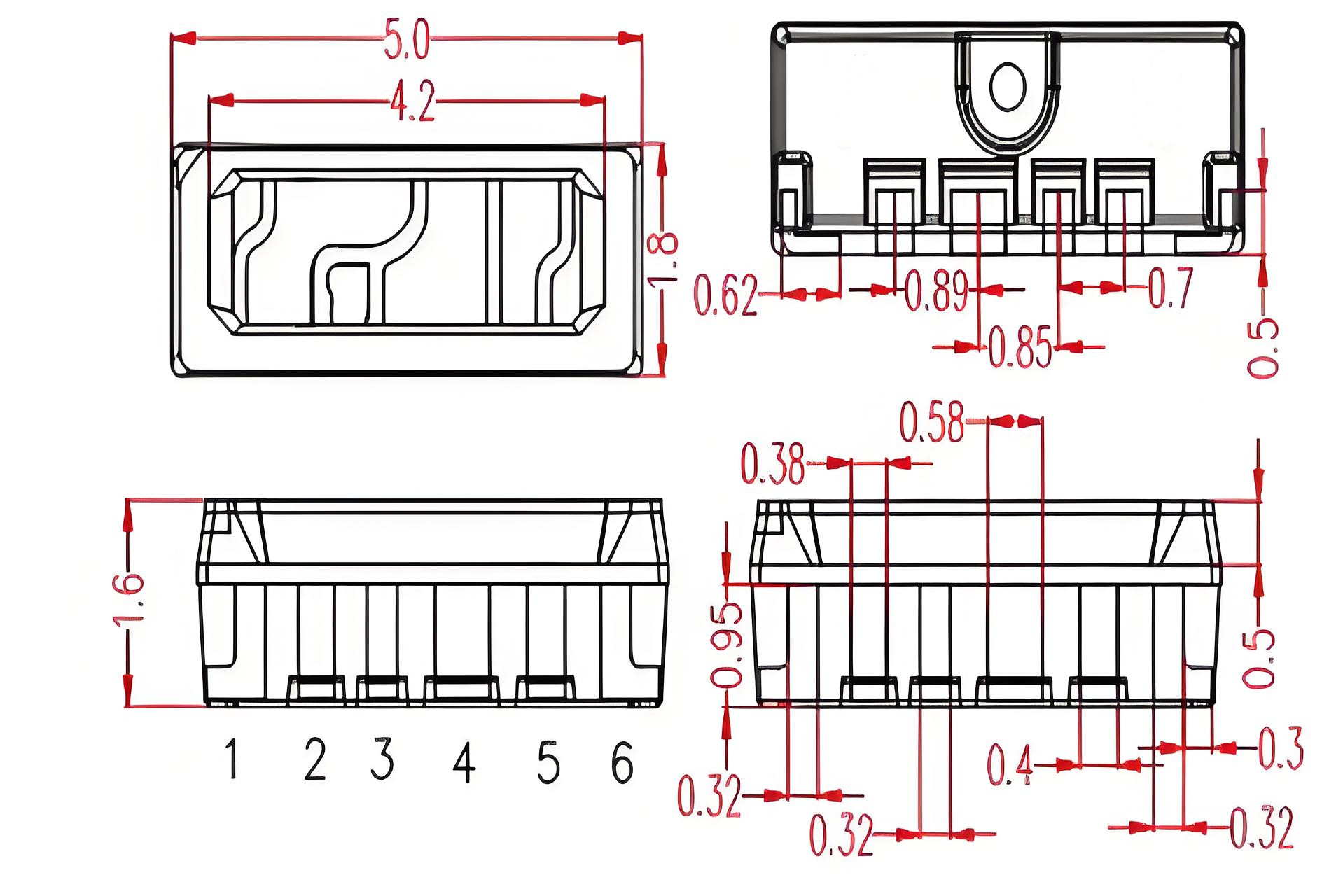

Package Dimensions（封装尺寸)
