TM1905单线归零码特性描述


TM19055050/3528/3838/2528/2020是单线三通道LED恒流驱动控制专用电路，用于灯芯合封。内部集成有MCU单线数字接口、数据锁存器、LED恒流驱动、PWM辉度控制等电路，可通过输入和输出数字接口级联，外部控制器只需单线即可对芯片进行控制。每个OUT驱动端口输出的PWM辉度值可通过命令单独设置并且有 256 级辉度可调。同时，无需VDD与GND之间的电容，本产品性能优良，质量可靠。


TM1905单线归零码功能特点

◆ 采用功率CMOS工艺
◆ 每个端口输出恒流 12mA,5MA
◆ OUT输出端口耐压 5V
◆ 辉度调节电路，TM1905单线,256 级辉度可调.
◆ 单线串行级联接口
◆ 振荡方式：内置RC振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动   将后续数据再生后通过数据输出端发送至下级,信号不随级联变远而出现失真或衰减
◆ 内置上电复位电路,上电灭灯状态
◆ PWM控制端能够实现 256 级调节，刷新频率 2.6KHz
◆ 能通过一根信号线完成数据的接收与解码
◆ 当刷新速率为 30 帧/s时，级联数不小于 1024 点
◆ 数据传输速率可达 800Kbps
◆ 无需VDD与GND之间的电容

TM2905双线归零码特性描述


TM2905-5050   3528  2835  3838 是三通道高辉LED恒流驱动专用电路，内部集成有MCU单线数字接口、数据锁存器、LED 恒流驱动、PWM辉度控制、伽马校正等电路，可通过双通道输入和输出数字接口级联，外部控制器只需单线即可对芯片进行控制。备用通讯端口，实现级联中某颗芯片损坏而不影响后级的正常使用。本产品   性能优良，质量可靠。


TM2905双线归零码功能特点


Ø 工作电压4.0～5.5V
Ø 固定输出恒流驱动12mA
Ø R/G/B输出辉度等级：65536级（GAMA校正）
Ø 精确的电流输出值
（通道与通道）最大误差：±3%
（芯片与芯片）最大误差：±5%
Ø 单线双通道串行级联接口：正常工作时双通道输入接口相互切换。
Ø 振荡方式：内置振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动将后   续数据再生并通过数据输出端发送至下级,信号不随级联变远而出现失真或衰减
Ø 内置上电复位电路，上电复位后所有寄存器初始化为零，输出灭灯
Ø 数据传输速率1.2MHz
Ø 适用领域：点光源、护栏管、软灯带、户内、外大屏等
Ø 封装形式：灯芯一体封装

类型系列	产品型号	封装规格	驱动通道数	驱动电流	驱动电压	信号传输	产品尺寸

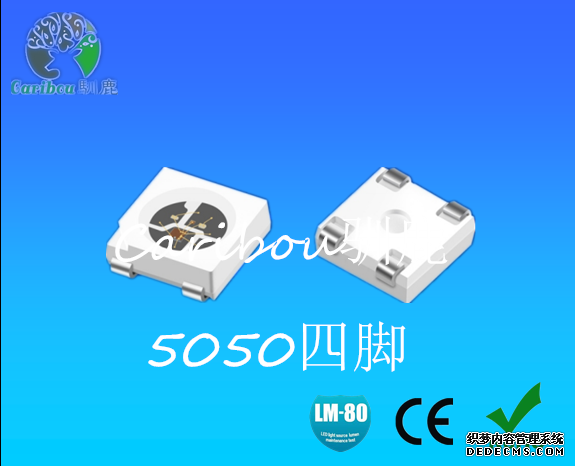

单线归零码 非断点续传	TM1905-5050	5050四脚	3（RGB)	12mA/5MA	5v	800Kbps	5.0*5.0*1.6mm
	TM1905-3528	3528四脚	3（RGB)	12Ma/5MA	5v	800Kbps	3.5*2.8*1.7mm

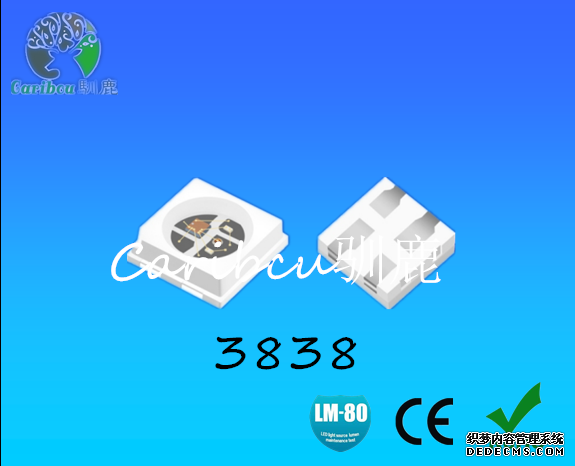

	TM1905-3838	3838四脚	3（RGB)	12MA/5MA	5v	800Kbps	4.0*3.8*1.1mm

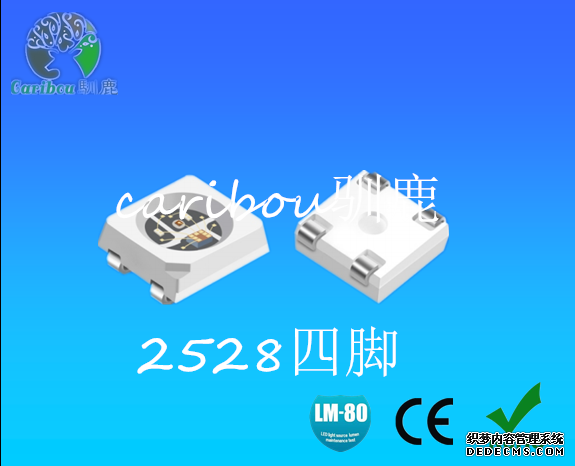

	TM1905-2528	2528四脚	3（RGB)	12MA/5MA	5v	800Kbps	2.5*5.8*1.1MM

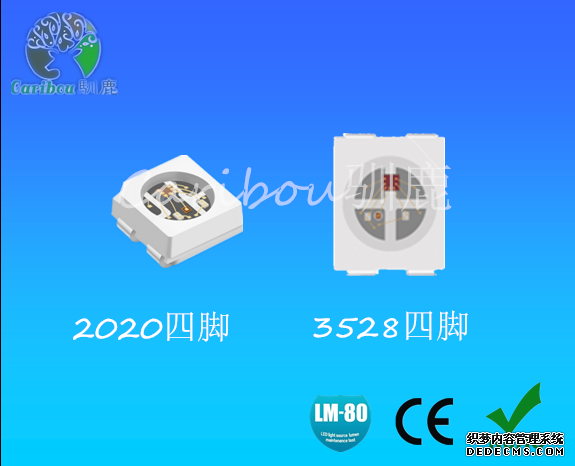

	Tm1905-2020	2020四脚	3(RGB)	12MA/5MA	5V	800Kbs	2.0*2.0*1.0MM

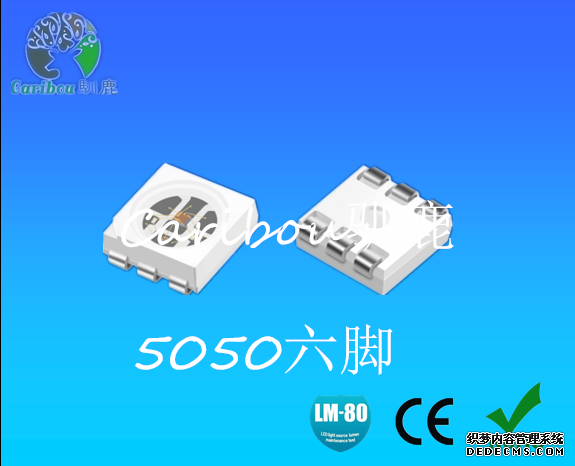

双线归零码断点续传	TM2905-5050	5050六脚	3(RGB)	12MA/5MA	5v	1.2MHZ	5.0*5.0*1.6mm
	TM2905-3838	3838六脚	3（RGB)	12MA/5MA	5v	1.2MHZ	3.8*3.8*1.1mm
	TM2905-2835	3838六脚	3（RGB)	12MA/5MA	5v	1.2MHZ	2.8*3.5*1.1mm
	TM2905-3528	3528六脚	3(RGB)	12MA/5MA	12V	1.2MHZ	3.8*2.5*1.7mm
